对于初学者来说，经常要实践验证各种PLC程序，如果每一次都要照常规方法把输入输出点都联接好开关，按钮等器件，难免繁琐又麻烦。所以我比较提倡用触摸屏来模拟调式PLC程序，这个办法简单又实用。对于有些程序，输入输出点数有好几十上百个，相信大多数人没那么方便地找到这种PLC。而用触摸屏来调用PLC中取之不尽的软元件，用之代替输入输出继电器，正是再好不过了。

这个办法对于熟练者调式PLC程序应该也有可取之处,特别是对计数器，计时器，寄存器的赋值，最好不用常数，而用间接的寄存器，到时修改起来就很方便。

请注意，你手中不一定要有触摸屏才能实现这个办法，只要有一只PLC就行，点数不限。我所说的是一种叫“在线模拟”的方法，只要去下载一个编程软件就可以了，我推荐大家去下载深圳步进电子有限公司的触摸屏编程软件EB500，因为这个软件很好用。

采用这个方法，我制作了一些课件，供大家参考。

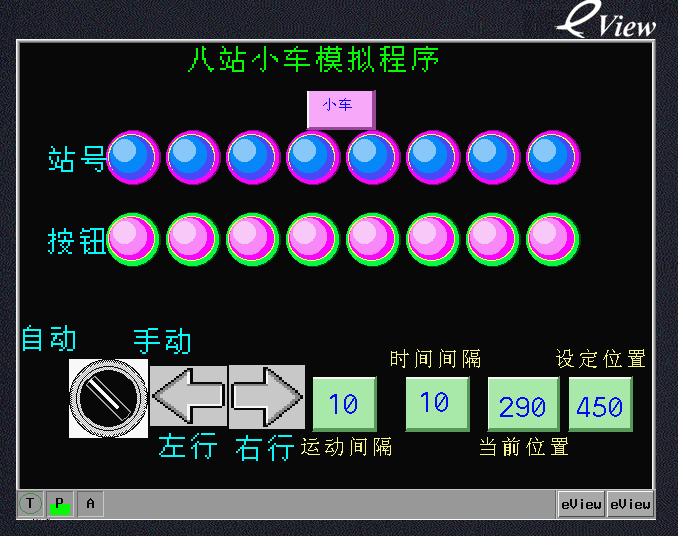

相信“8站小车”这个程序很多人都碰到过，它的召唤原理和电梯有些类似，是初学者必须一看的程序，在这里我用触摸屏把它全程模拟出来。如下图所示，触摸屏中的一个运动元件代替了小车，只要有呼叫信号，它就会直奔目标而去。

在上面的这个界面中，大家可以看到，小车的运动速度是可以调节的，它分两方面来完成。一是调节运动间隔，就是说每一步的运动像素数量。二是调节时间间隔，就是振荡器的周期，周期越小运动越快。

按下呼叫按钮后，‘设定位置’里面会显示欲到达的目标数据，小车开始运动，“当前位置”里面显示当前数据。

模拟小车的运动原理：“小车”是由触摸屏中的运动元件构成的，它受PLC中的数据寄存器控制，如果X轴寄存器中数值的大小有变化，它就会水平运动，Y轴数值变化会垂直运动（这里没有用到）。

小车到达某一站后，它不是由行程开关让它停止下来的，这一点和现实有区别。实际情况是，我们事先对每一站号的X轴座标位置做了记录，如果小车X轴寄存器值等于某一站号X轴数值，它就会停下来。

同理，每一站号的呼叫按钮也都进行了数据处理，下面举例来说明它的工作过程。

如果小车当前停在第四站（X轴数据为270），第一站有人呼叫（X轴数据为90），通过程序比较，90小于270，则输出左行信号，一直到小车到达目的地才停下来。

PLC程序是用三菱的来写的，如果你已经下载了EB500软件，并且手中有三菱PLC的话，在这里留下邮箱地址，我会把两个程序都发过来。PLC的点数无关紧要，因为这个程序里面一个也没有用到，全是软元件。

另外我希望众多的高手来到这个论坛中时，多写下一些实在而有份量的文章，或者把自己亲身经历的，设计的工程拿上来，加以讲解，让更多的人受益，从而一改论坛文章空洞乏味的局面。君不见这样一种现象--某人在前高呼“我有葵花宝典”，后人趋之者骛，好不容易宝典到手了，第一页却写的是“欲练神功，挥刀自宫”，等到下了决心自宫后，第二页写的是“不用自宫，也能成功”，你说这不扯淡么？

所以说一味的保守防范，是没有任何意义的，我们国家和发达国家的水平还有很大差距，我们互相保守是很可笑的。
